用途
多种材料,例如环氧树脂或其他复合树脂、缓慢固化 粘合剂、凝胶或烃类胶。
测试设备
仪器主机:粘度计或流变仪
转子:可选标准转子或便于清洗的一次性转子和样品杯。
附件:多种选择:小量样品适配器、TC-550AP可编程水浴、带可编程控制器的Thermosel™加热器
速度:多种可能性:100 至 0.01 RPM
测试方法
为解决用户对胶化定时器不能提供粘度或流变数据这一担心,因而推出了固结模式算法。他们负担不起具有凝胶或物料(环氧树脂)“固结”监测功能的昂贵流变仪。此算法可实现在广泛粘度范围内的数据采集。Brookfield Rheocalc™软件用于仪器控制和数据采集。Rheocalc中的软件”向导”可用-“固结模式“可选,向导可引导用户对测试进行设置。
在下列应用实例中,Brookfield DV3TLV与SC4-27RD一次性转子和SC4-13RD一次性样品杯配套使用。初始转速为100 rpm。粘度随环氧系统起反应或固结而增加。每次测量扭矩达到满量程的90%或满量程时,速度下降10倍。在最低转速(此种情况下为0.01 RPM)下,达到90%满量程时,程序结束运行。图1显示数据。

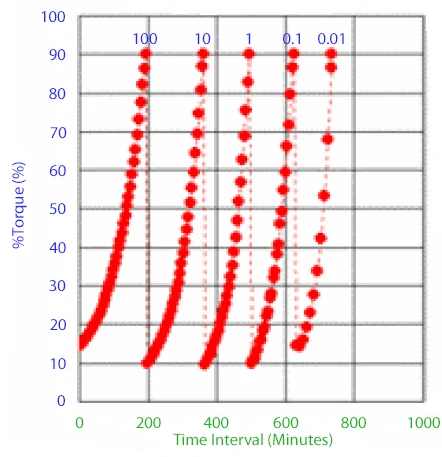

图1:23°C时的环氧树脂固结% 扭矩与时间各曲线代表不同数据转速 (RPM)

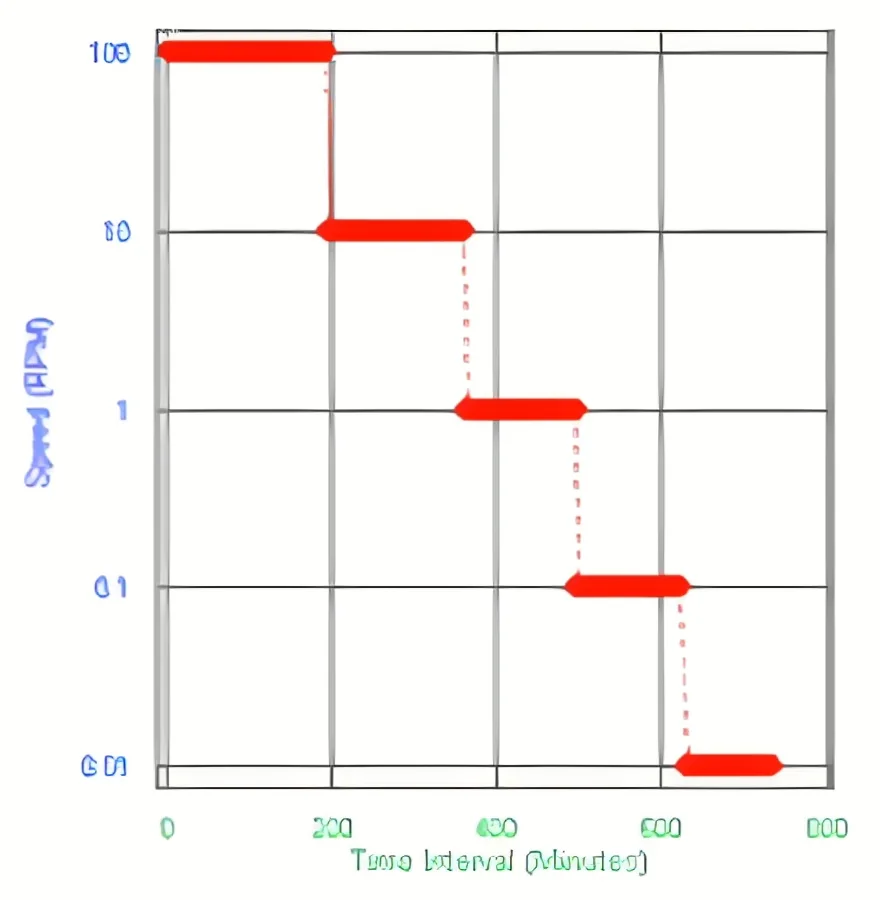

图2的各曲线代表转子转速。最左边的曲线是在100 rpm转速下运行时的扭矩数据;最右边的曲线是0.01 RPM。转速在每个连续时间段内下降一个数量级。

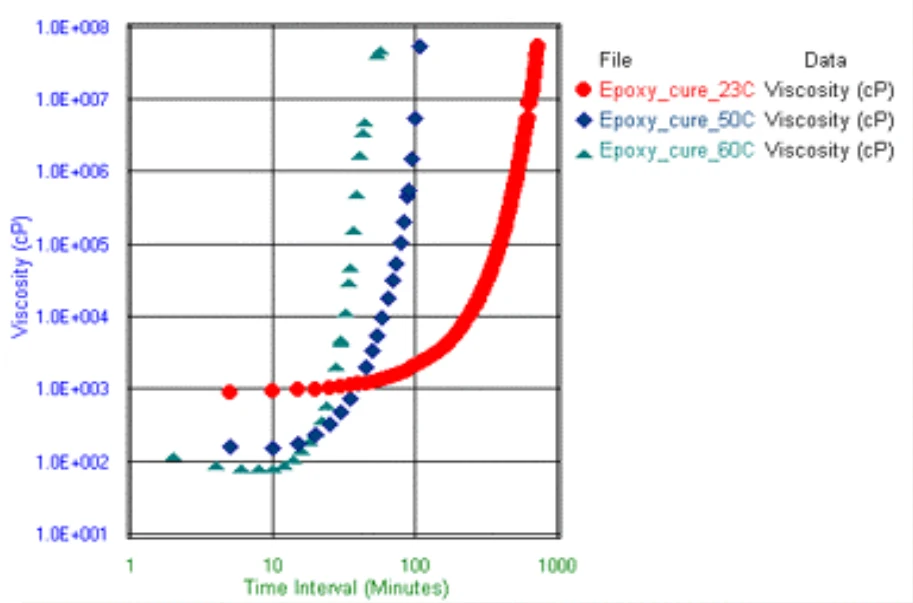

随着测试温度增加,反应或“固结”进程加快。图3显示了三种不同控制温度时粘度变化与时间的关系:23°C, 50°C 和 60°C.
